AUMENTO DE ESTRIBOS EN VIGAS O COLUMNAS ARMEX® EN OBRA

wicitec28 octubre, 20141 Mins read

[vc_row][vc_column width=”1/1″][vc_column_text]El equipo técnico de IdealAlambrec Bekaert, a través de Carlos Reyes, Jefe Técnico, nos muestra la forma correcta de aumentar estribos en obras.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column width=”1/1″][vc_column_text]MATERIALES:

Alambre Recocido o Galvanizado # 18 de IdealAlambrec Bekaert.
Columna o Viga Electrosoldada Armex® existente: Son armaduras electrosoldadas elaboradas con aceros de alta resistencia (fy = 5000 kg/cm2), con secciones cuadradas o rectangulares listas para ser usadas como reforzamiento de hormigón.
Varilla Armex®: Varillas elaboradas con acero de alta resistencia (fy = 5000 kg/cm2).
Pinza de amarre.
Equipo de protección personal (EPP).

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column width=”1/1″][vc_column_text]PROCESO: [/vc_column_text][vc_column_text]

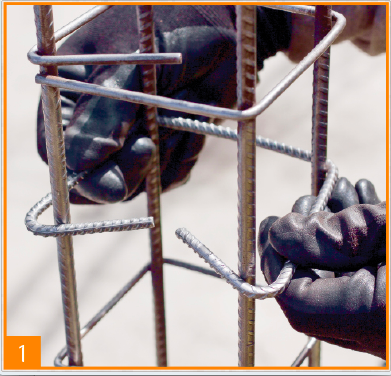

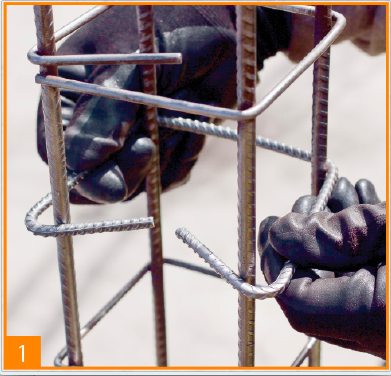

Paso 1: Se elabora el estribo en 2 partes; un estribo tipo “U” y una vincha de cierre con las dimensiones de la sección de nuestra V&C Armex®; no olvidar que la dimensión mínima de los ganchos es de 6 diámetros de la varilla o mayor a 7.5 cm. Se coloca el estribo tipo U conforme lo indicado en la figura.

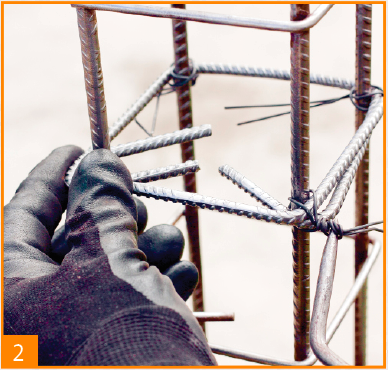

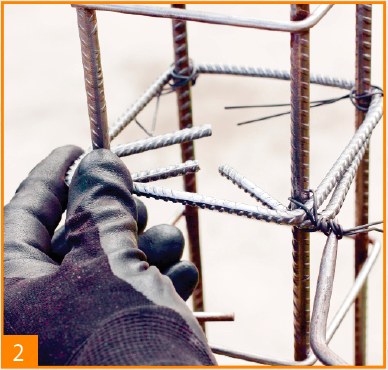

Paso 2: Se coloca la vincha de cierre de acuerdo a la figura y se amarra con alambre galvanizado o recocido #18. El alambre doblado para amarre tiene una longitud aproximada de 35 cm.

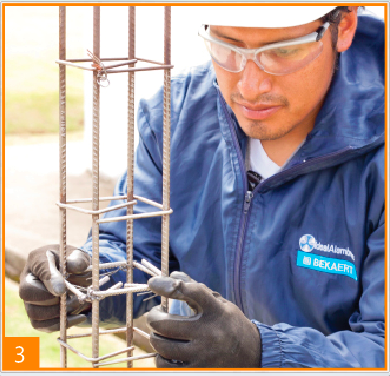

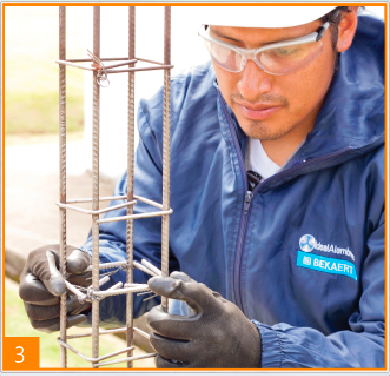

Paso 3: Lista la columna con el estribo de refuerzo de acuerdo a la cuantía de acero requerida, de una manera rápida, segura y bajo norma.
