PROCEDIMIENTO DE INSTALACIÓN DE LA TEJA METÁLICA NOVATEJA – NOVACERO

wicitec11 de marzo de 20151 Mins read2k

Share

Share

MATERIALES:

Plancha NOVATEJA
Accesorios para sujeción del cumbrero (flashing)
Cumbrero
Tornillos autoperforantes
Clips de alero

HERRAMIENTAS:

Taladro tornillador
Playo
Tijera para metal
Flexómetro
Piola y resaltador Extensión eléctrica

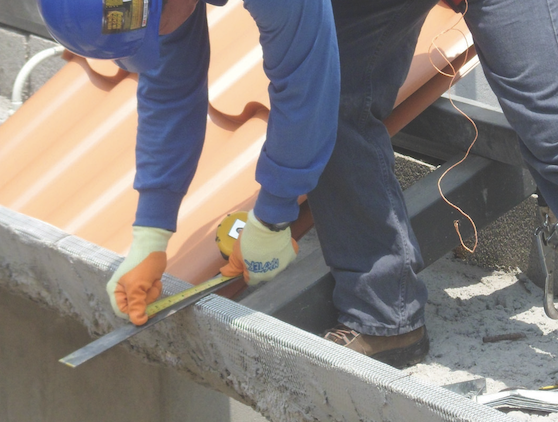

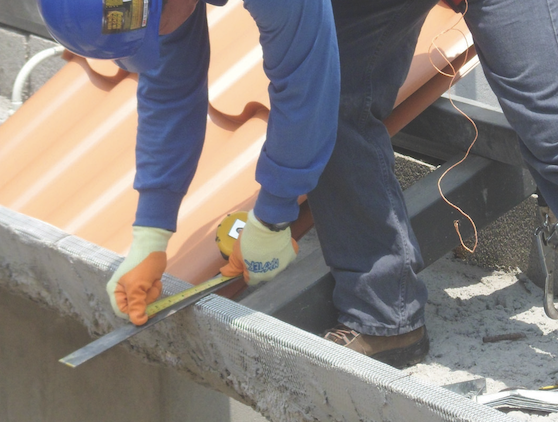

PASO 1: Primero se establece la línea maestra, para ello, usaremos piola y flexómetro, marcando la longitud de volado que deseamos

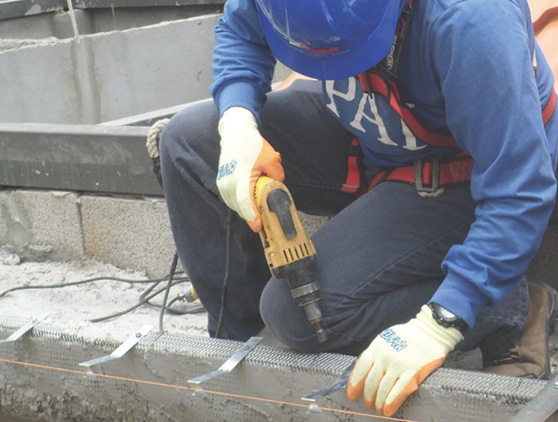

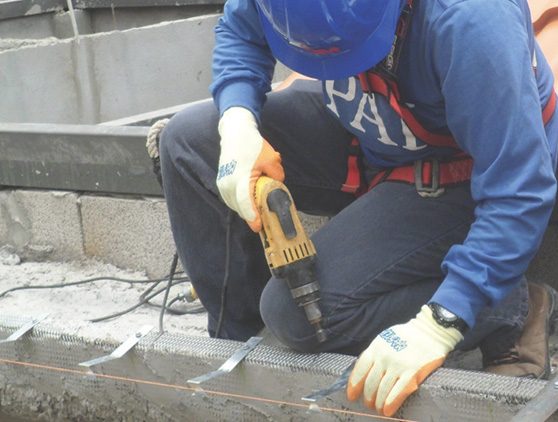

PASO 2: Una vez establecida la longitud de volado, ubicamos los clips de alero para instalar la primera plancha.

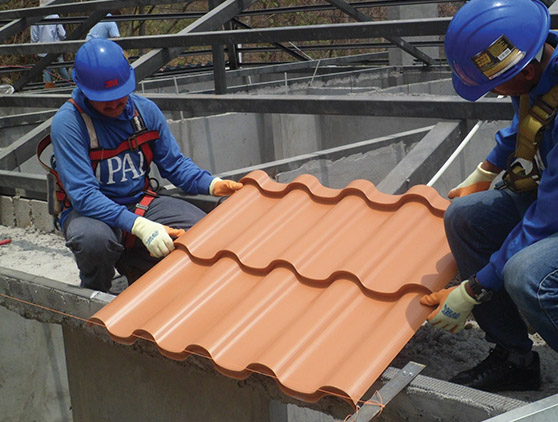

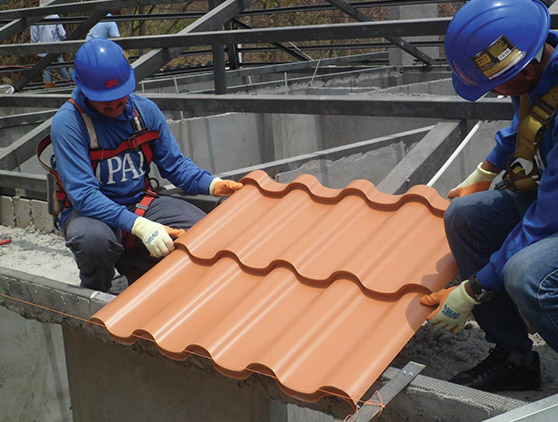

PASO 3: Instalamos la primera plancha teniendo en cuenta la línea de la piola y la vertical que viene de la caída. Ésta plancha servirá de maestra.

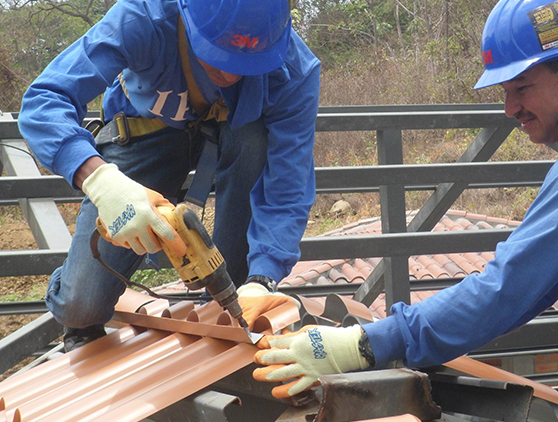

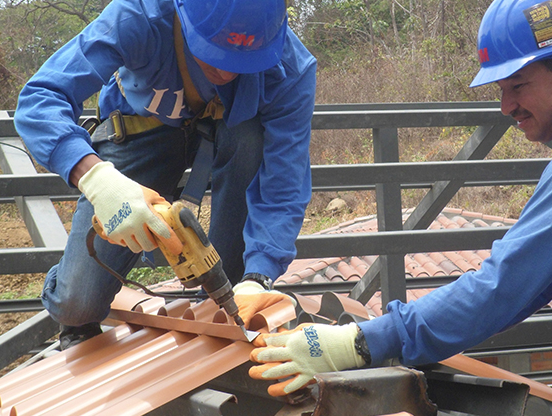

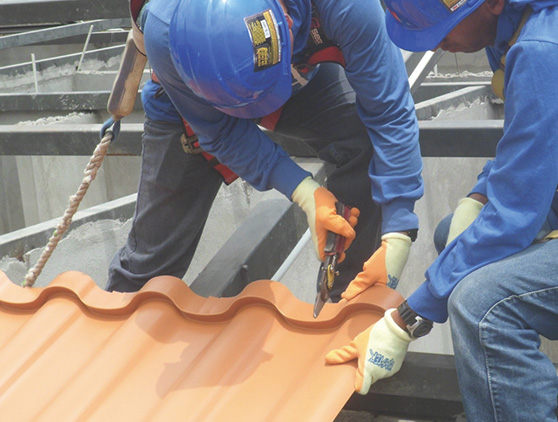

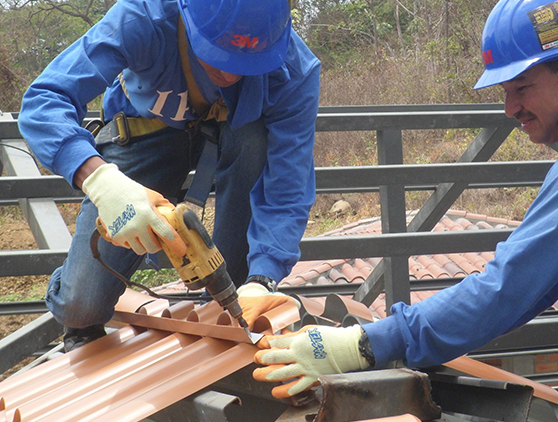

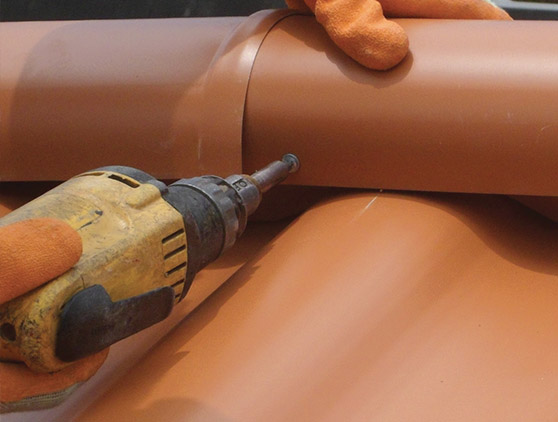

PASO 4: Sujetamos la plancha, cortando primero la aleta que servirá para poner el perno autoperforante. Ésta forma de colocar el perno servirá para que quede oculto, ventaja que ofrece éste producto.

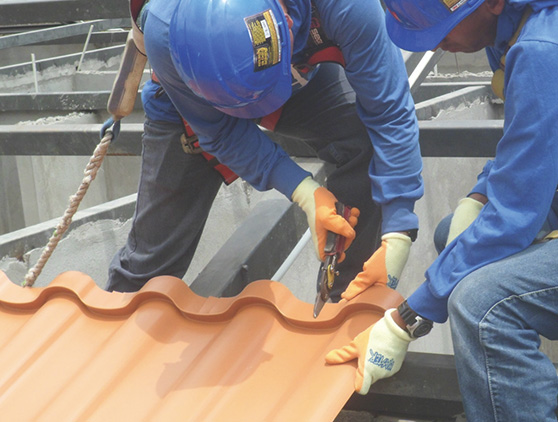

PASO 4: Sujetamos la plancha, cortando primero la aleta que servirá para poner el perno autoperforante. Ésta forma de colocar el perno servirá para que quede oculto, ventaja que ofrece éste producto.

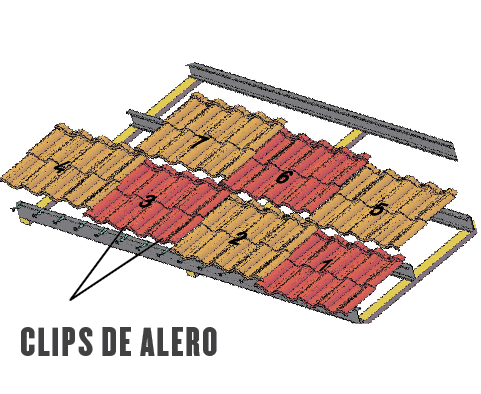

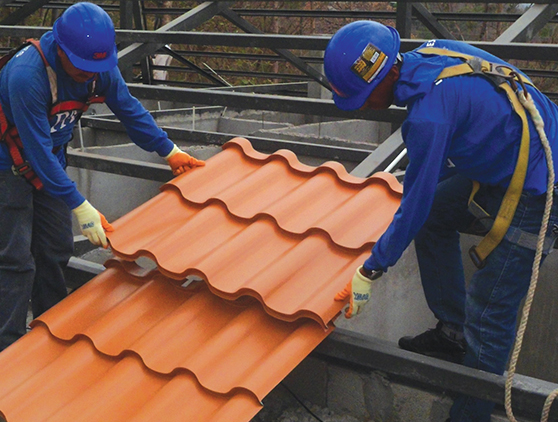

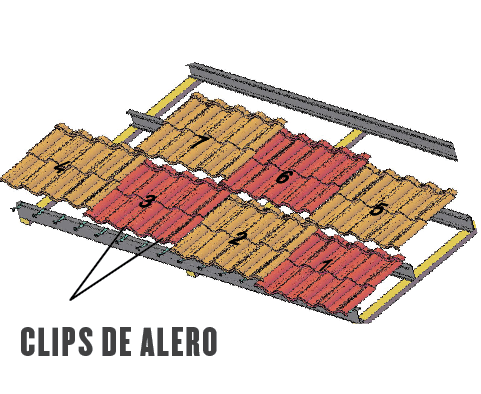

PASO 5: Ubicamos la siguiente plancha que irá engrampada en el último escalón de la plancha maestra, siguiendo la forma de misma sujeción del paso 4. Este proceso se repite en el resto de las planchas.

PASO 5-1: Ubicamos la siguiente plancha que irá engrampada en el último escalón de la plancha maestra, siguiendo la forma de misma sujeción del paso 4. Este proceso se repite en el resto de las planchas.

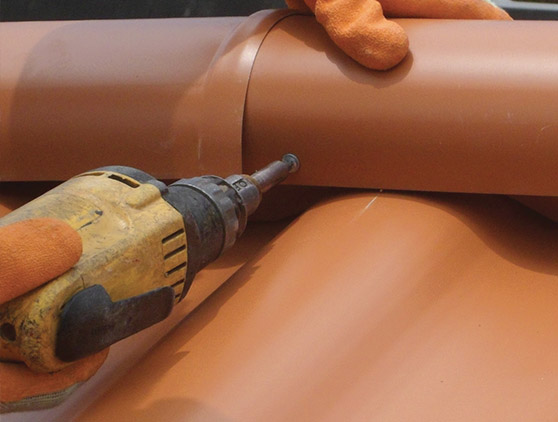

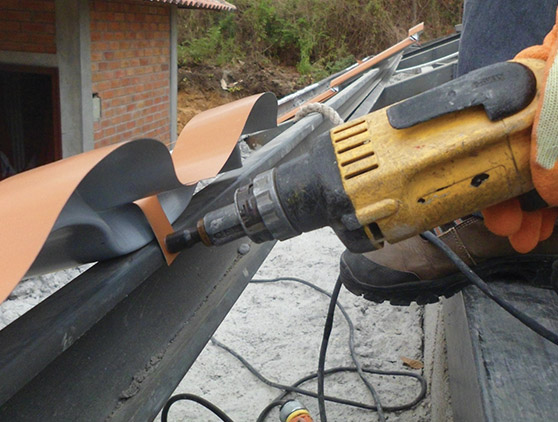

PASO 6: SECUENCIA DE INSTALACIÓN FLASHING Y CUMBRERO DE CIERRE En la parte superior de la cubierta donde se encuentran las planchas de ambas caídas se debe colocar el cumbrero. Se requiere de 2 flashing tipo L, que deben ser sujetos con tornillos planos.

PASO 6: SECUENCIA DE INSTALACIÓN FLASHING Y CUMBRERO DE CIERRE En la parte superior de la cubierta donde se encuentran las planchas de ambas caídas se debe colocar el cumbrero. Se requiere de 2 flashing tipo L, que deben ser sujetos con tornillos planos.

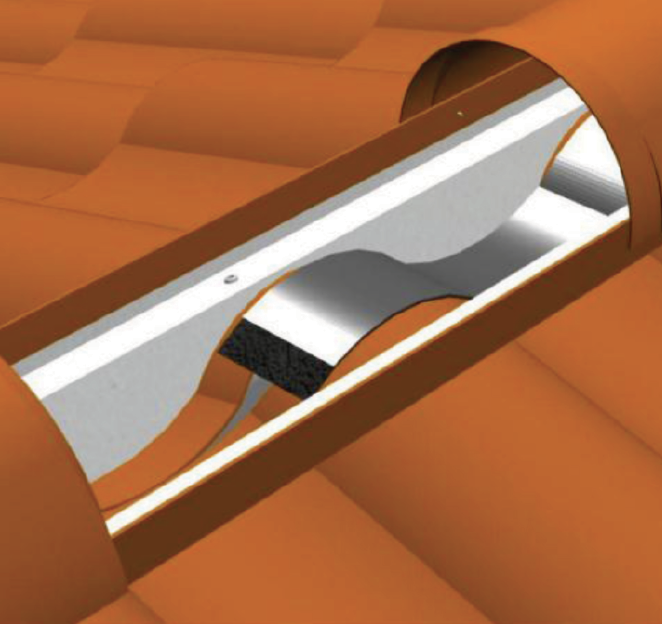

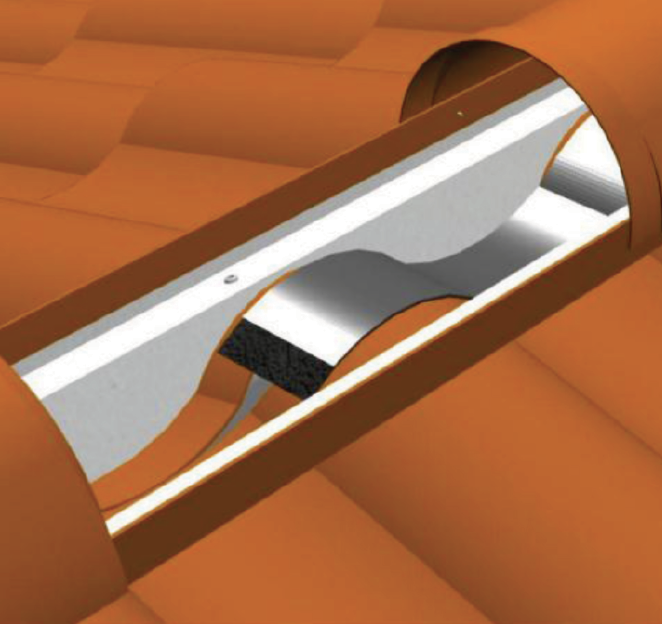

PASO 7: En la unión de las dos planchas en las que ubicarán los flashing y el cumbrero, es necesario sellarlas, y, para ello, usaremos una lámina impermeabilizante, con lo que evitaremos filtraciones, ingreso de insectos, etc.

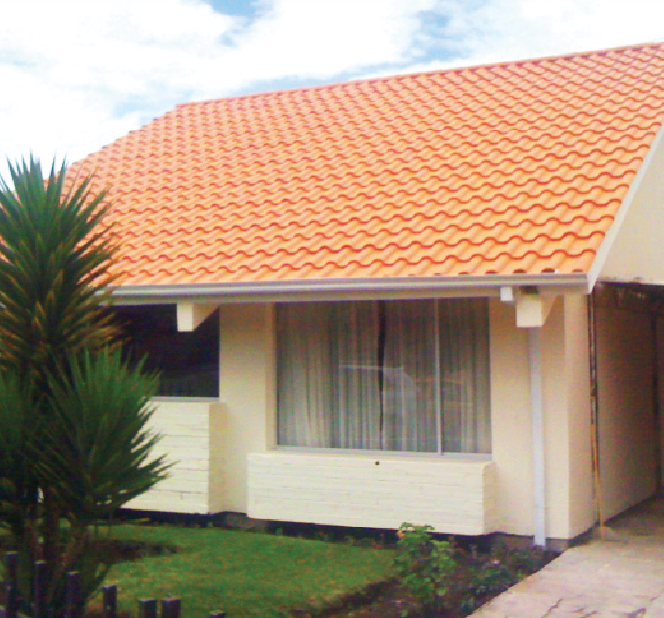

PASO 8: TEJA RESIDENCIAL NOVATEJA INSTALADA

DESCARGA AQUÍ ESTE PASO A PASO

Agradecimiento:
